en_USдиаграмма активности или деятельности (State/activity diagramm)

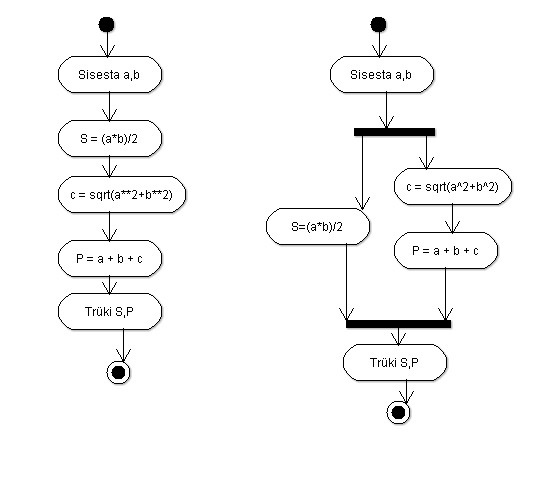

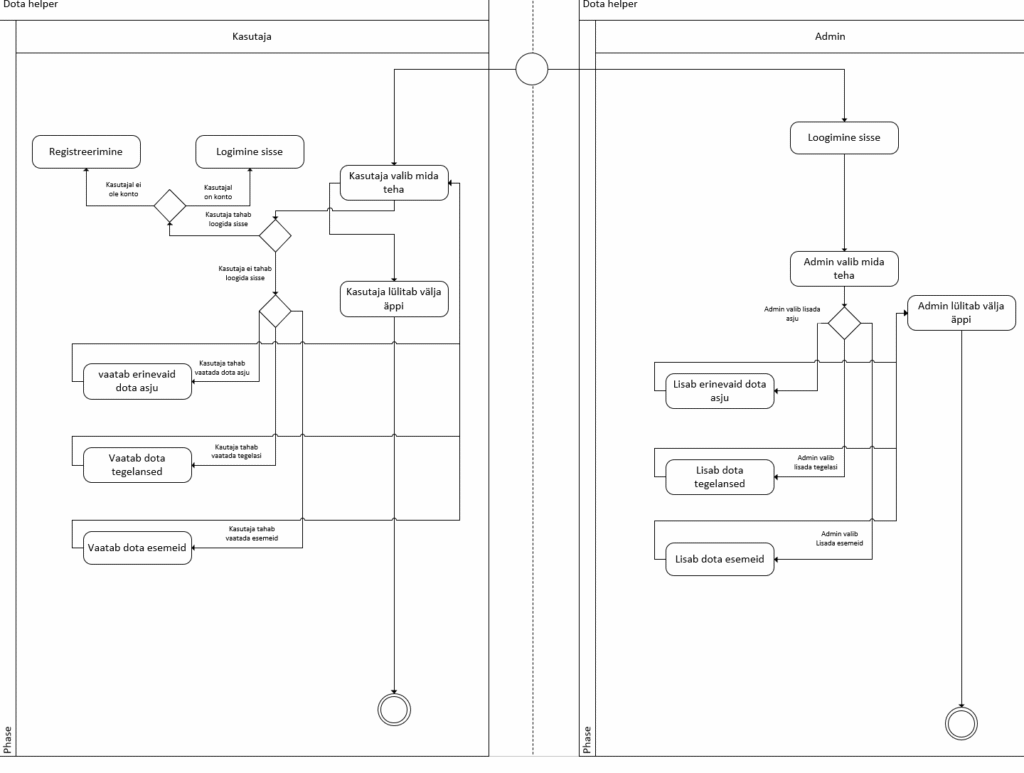

Tegevusdiagramm – UML-diagrammi teine oluline käitumisdiagramm süsteemi dünaamiliste aspektide kirjeldamiseks
- Tegevus: Samm tegevuses, kus kasutajad või tarkvara täidavad antud ülesannet. Lucidchartis sümboliseeritakse tegevusi ümara servaga ristkülikutega.
- Otsusesõlm: tingimuslik haru voolus, mida esindab teemant. See sisaldab ühte sisendit ja kahte või enamat väljundit.
- Juhtimisvood: Teine nimi pistikutele, mis näitavad skeemi astmetevahelist voolu.
- Algussõlm: Sümboliseerib tegevuse algust. Stardisõlme esindab must ring.
- Lõpusõlm: Esitab tegevuse viimase sammu. Lõpusõlme esindab välja toodud must ring.
