en_USKlasside diagramm on struktuuridiagramm UML-is (Unified Modeling Language), mis kirjeldab klasse, nende atribuute, meetodeid ja seoseid nende vahel.
Standardklassi klassi skeem koosneb kolmest sektsioonist:
- Ülemine osa: Sisaldab klassi nime. See lõik on alati vajalik, kas sa räägid klassifikaatorist või objektist.
- Keskmine lõik: Sisaldab klassi atribuute. Kasutage seda jaotist, et kirjeldada klassi omadusi. See on vajalik ainult konkreetse klassi eksemplari kirjeldamisel.
- Alumine osa: Sisaldab klassioperatsioone (meetodeid). Kuvatud loendivormingus, võtab iga toiming oma rea. Operatsioonides kirjeldatakse, kuidas klass suhestub andmetega.

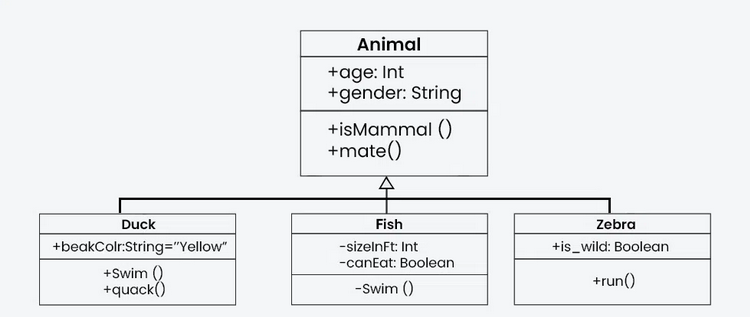

Näide

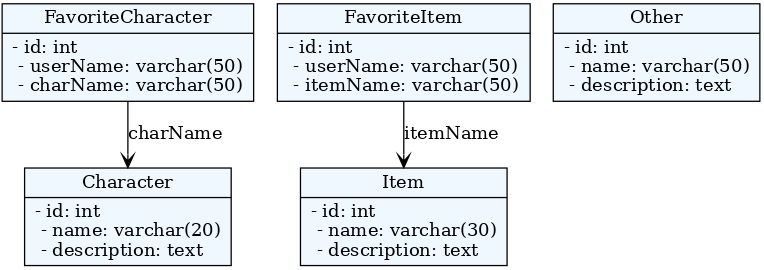

Minu skeem
